二、系統組成

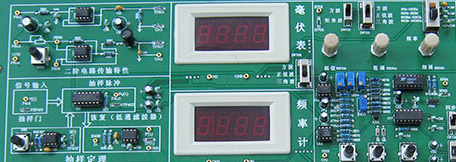

硬件模塊組成：

1、電源輸入模塊：：提供+5V/1.0A、-5V/0.、+12V/0.、-12V/0.的電源輸出,配LH-DB電源保護板時，有欠壓、過壓、過流和短路報警功能，在上述情況發生時自動切斷系統電源，故障排除后，自動恢復。

2、信號源模塊：

提供五種波形信號：正弦波、三角波、方波、矩形波、掃頻信號。

信號的頻率范圍：9Hz—100KHz，分四個頻段。

信號的頻率、幅度、占空比和掃速勻可調。

3、頻率計：四位數顯，測量范圍1Hz-300KHz，量程自動切換。

4、毫伏表：三位半數顯，測量范圍0～10V，頻率范圍0～100KHz。

4、模擬濾波器模塊

6、無失真?zhèn)鬏斚到y(tǒng)

7、一階電路暫態響應模塊

8、二階電路傳輸特性模塊

9、二階網絡狀態軌跡模塊

11、階躍響應與沖激響應模塊

12、抽樣定理模塊

13、AM調制解調模塊

14、FDM頻分復用模塊

15、電路元件擴展區

16、機箱：鋁合金材料，綠色，造型美觀大方。參考外形尺寸：440×340×100MM

三、軟件配置

1、選配Proteus軟件，可以模擬信號系統里邊各種功能電路，同時適配示波器、邏輯分析儀、信號發生器等虛擬儀器，方便電路的分析研究，以提高學生的綜合能力。

四、實驗項目

1、基本運算單元實驗

2、階躍響應與沖激響應實驗

3、連續時間系統的模擬實驗

4、有源、無源濾波器實驗

5、抽樣定理與信號恢復實驗

6、一階電路的暫態響應實驗

7、二階電路傳輸特性實驗、二階網絡狀態軌跡的顯示實驗、二階電路的暫態響應實驗

8、二階網絡函數的模擬實驗

9、矩形脈沖信號的分解實驗和矩形脈沖信號的合成實驗

10、諧波幅度對波形合成的影響實驗

11、AM調制與解調

12、FDM頻分復用實驗

13、信號的無失真?zhèn)鬏?nbsp;
